双筒中压过滤器

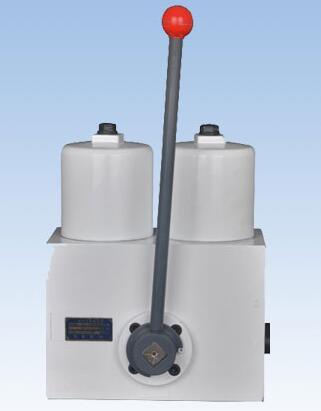

一、新型SMF系列双筒中压过滤器由两只单筒过滤器，两只单向阀，换向阀，发讯器等组成，它可在系列在不停机的状况下更换滤芯，适用于连续工作的中低压液压系列。
当其中一只过滤器的滤芯在工作过程中堵塞至压差发讯器规定的压力值时，发讯器动作，它可按上电源及指示器的提示人们应更换此滤芯。更换滤芯时，只要旋转换向阀手柄到另一个位置后，备用的过滤筒开始工作，旋开已堵塞的过滤筒放油螺塞放完油后，再旋下外壳，即可更换滤芯。注：
1:堵塞后应及时更换滤芯,以免由于滤芯压差继续上升导致滤芯破损,造成再污染系统。
2:换向阀手柄必须到位，需要换滤芯侧过滤筒，允许少量内泄露。
3：换向后已堵塞的滤芯应及时更换新滤芯，以备下次使用。
二、技术参数：
|
型号 |
公称流量(L/min) |
过滤精度(µm) |
公称压力(MPa) |
通径(Mm) |
压力损失(MPa) |
发讯装置 |
重量(kg) |
连接方式 |
滤芯型号 |
|
Initial |
Max. |
|
SMF-D30x* |
30 |
5、10、20 |
10 |
10 |
≤0.08 |
0.5 |
24V/48W 220V/50W |
|
螺纹 |
JH0060D*BN3HC |
|
SMF-D100x* |
100 |
25 |
|
JH0160D*BN3HC |
注：*为过滤精度，若使用介质为水一乙二醇，使用压力10MPa，公称流量100L/min，过滤精度10μm,带发讯器。则过器型号为SMF·BH-D100×1 0c。滤芯型号为LH0160D010BN3HC。
三、安装外型尺寸：
|
型号 |
H |
H1 |
H2 |
L |
L1 |
L2 |
A |
a |
B |
b |
M |
d |
h |
c |
e |
L3 |
|
SMF-D30X* |
273 |
203 |
43 |
180 |
116 |
66 |
118 |
80 |
170 |
145 |
M27×2 |
M8 |
10 |
12.5 |
19 |
41 |
|
SMF-D100X* |
362 |
292 |
56 |
246 |
163 |
93.5 |
166 |
135 |
230 |
190 |
M33×2 |
M10 |
18 |
20 |
16 |
60 |
【双筒中压过滤器SMF-D100*10C-嘉乐】【双筒中压过滤器SMF-D30*10C-嘉乐】
